Dalība konkursā “Gaiziņkalna skatu tornis”, skiču projekts

Torņa skiču projekts
Gaiziņkalna torņa skiču projekts, sīkbilde
Gaiziņkalna torņa skiču projekts, sīkbilde

Torņa korpuss sastāv no 12 gab. tērauda kvadrātprofiliem 30x30cm savstarpēji samontētiem
no vairākiem posmiem, ar diagonālu saišu stiprinājumu, balstoties uz konstrukciju risinājumu.
Skatu laukums ar virs tā esošo jumta konstrukciju savienots ar dekoratīvi slīpiem spraišļiem, tā veidojot nepieciešamo noturību.
Visas konstrukcijas izgatavotas no cinkota tērauda, pakāpieni un skatu laukuma grīda no tērauda režģa.
Margas un skatu laukuma horizontālo plakņu apdare un konstrukcijas savienojošie elementi krāsoti.
Tornis paredzēts augstumā virs koku galotnēm, bet tā galējo augstumu, protams, var precizēt saistībā ar pasūtītāja nosacījumiem.
Viens no torņa balstiem turpinās virs torņa jumta veidojot tornim smaili kā karoga kātu, ar Latvijas karogu, kuru iespējams diennakts tumšajās stundās apgaismot, izmantojot enerģiju no saules baterijām kas novietotas uz jumta.
Skatu laukuma konstrukciju iespējams tumšajā laikā izgaismot ar LED apgaismes ķermeņiem, tā izceļot skatu laukuma konstrukciju. Skatu laukuma platība 25 kvadrātmetri.
Krāsu apdare un torņa struktūras idejas risinājums veidots saskaņā ar latviešu nacionālo ornamentiku.

Gaiziņkalna torņa skiču projekts, kopskats
Gaiziņkalna torņa skiču projekts, kopskats

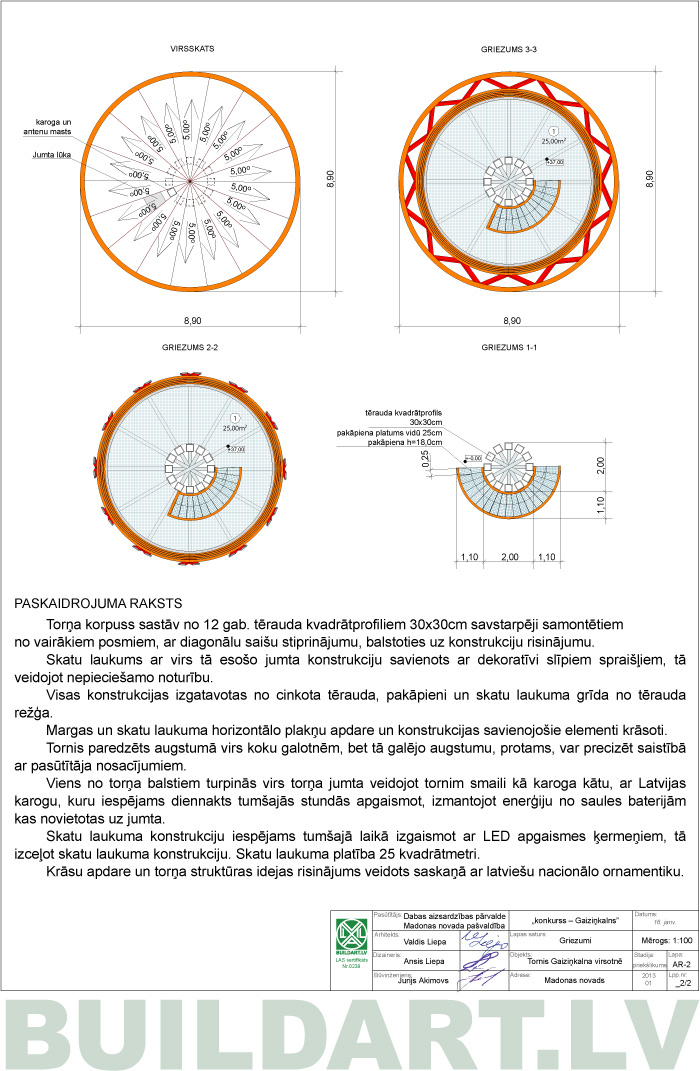

Gaiziņkalna torņa skiču projekts, griezumi
Gaiziņkalna torņa skiču projekts, griezumi
